Para garantir a confiabilidade da comunicação, a segurança operacional e a durabilidade ambiental em cenários industriais, de emergência e externos, cada d rádio móvel digital devem ser submetidos a uma série rigorosa de testes de fábrica. Esses procedimentos estão em conformidade com normas nacionais, tais como: GB/T 15844-2022 e GB/T 32659-2016 e para modelos de exportação, normas internacionais, incluindo FCC e CE Somente as unidades que passarem em todos os testes receberão a liberação final. As seções a seguir detalham os itens de teste com maior precisão técnica, incorporando métricas essenciais de desempenho e confiabilidade utilizadas em toda a indústria.

1. Testes de desempenho de RF essenciais
1.1 Testes do transmissor

• Calibração da potência de saída

Verifique se a potência média da portadora está dentro dos limites legais para evitar interferências ou perda de alcance. A medição utiliza um medidor de potência de pico com detecção precisa de potência média. Para rádios digitais baseados em TDMA, o perfil de potência de rajada — tempo de rampa de subida/descida, sobreimpulso e comportamento transitório — é verificado em relação ao padrão de interface aérea aplicável.

• Tolerância e estabilidade de frequência

Meça o erro de frequência da portadora sob condições extremas de temperatura e tensão, expresso em partes por milhão (ppm). Os testes incluem a tolerância da frequência da portadora e a deriva de aquecimento da frequência por GB/T 15844.2 , garantindo que o rádio permaneça no canal correto e evitando interferências em canais adjacentes durante transientes de inicialização.

• Vazamento em canais adjacentes e emissões espúrias

– A potência do canal adjacente (ACP) é medida com detectores RMS e de quase-pico, conforme apropriado.
– As emissões espúrias conduzidas e irradiadas são avaliadas para garantir a conformidade com a norma ITU‑R SM.329 e com as máscaras de espectro nacionais.
– A potência transitória do canal adjacente (interferência relacionada à comutação) é monitorada para garantir a contenção espectral durante as mudanças de canal e as transições PTT.

• Precisão de Modulação (Digital)

As principais métricas incluem a Magnitude do Vetor de Erro (EVM) e a relação entre potência de pico e potência média (PAPR) para voz e dados digitais nítidos. Para rádios DMR, são avaliados o desvio de símbolo e o erro FSK; para P25, mede-se a fidelidade da modulação. Esses parâmetros correlacionam-se diretamente com o desempenho da taxa de erro de bit e a eficiência espectral.

1.2 Testes de receptor

• Sensibilidade

Mede-se o nível mínimo de entrada necessário para a demodulação correta. Para equipamentos analógicos, a sensibilidade SINAD de 12 dB é o padrão; para equipamentos digitais, a sensibilidade é frequentemente definida por uma taxa de erro de bit específica (por exemplo, 5% BER). Esse parâmetro determina, em grande parte, o alcance de comunicação utilizável.

• Imunidade à interferência

– A seletividade de canal adjacente (ACS) e a rejeição de co-canal garantem a recepção em espectro congestionado.
– As características de rejeição e bloqueio de intermodulação garantem uma operação estável na presença de transmissores fora da banda ou próximos com sinal forte.
– A faixa dinâmica do receptor foi verificada para manter a qualidade do áudio em uma ampla gama de intensidades de sinal recebidas.

2. Segurança elétrica e desempenho de áudio

2.1 Segurança da alimentação e da bateria

Proteção contra sobrecarga, descarga excessiva, curto-circuito e sobretemperatura. são verificadas tanto em condições normais quanto em condições de falha única.

A vida útil do ciclo e a eficiência de carga/descarga são registradas.
Para modelos intrinsecamente seguros, os testes de bateria cumprem os requisitos ATEX/IECEx ia/ib e incluem a verificação da tensão máxima de circuito aberto, da capacitância/indutância interna máxima e dos limites de temperatura da superfície.

2.2 Testes Elétricos e de EMC

• Segurança básica

A resistência de isolamento, a rigidez dielétrica (teste de hipot), a corrente de toque (corrente de fuga) e a continuidade da ligação de proteção-terra foram confirmadas de acordo com a norma GB 4943.1-2022.

• Imunidade à descarga eletrostática (ESD)

Descarga por contato ±8 kV e descarga no ar ±15 kV conforme IEC 61000‑4‑2. O critério de desempenho A (sem mau funcionamento) ou B (degradação temporária com recuperação automática) deve ser atendido.


2.3 Desempenho de áudio

• São medidas a resposta de frequência, a distorção harmônica total (THD), a relação sinal-ruído (SNR), o nível máximo de pressão sonora e as características de bloqueio/liberação do silenciador. Todos os parâmetros garantem uma voz inteligível e sem microfonia em níveis sonoros controlados para proteger a audição.

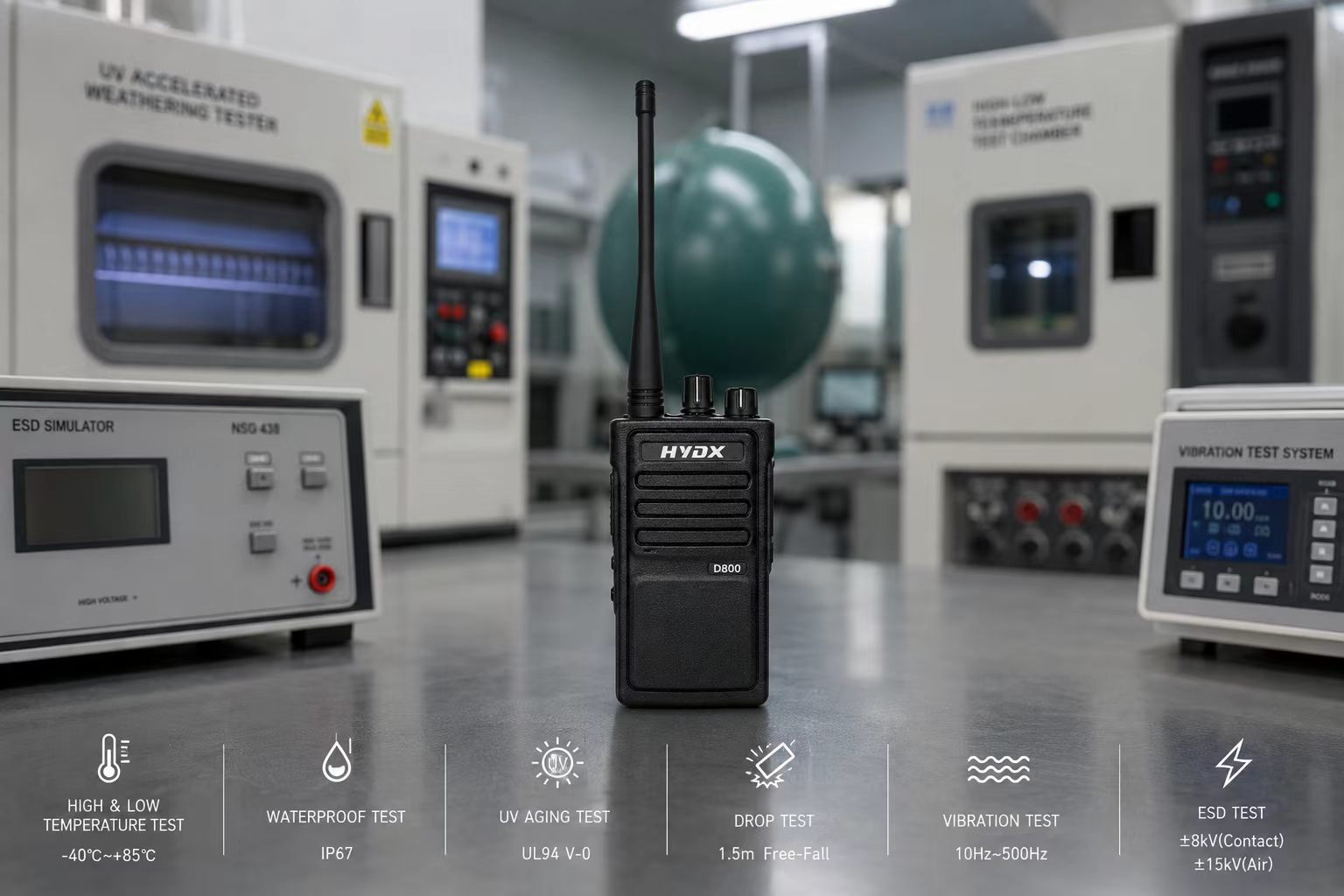

3. Testes de Adaptabilidade Ambiental

• Temperaturas extremas

Testes operacionais de –30 °C a +60 °C (período mínimo de imersão de 2 horas, taxa de variação de temperatura ≤3 °C/min para evitar choque térmico) e testes de armazenamento de –40 °C a +85 °C. Após a recuperação, todos os parâmetros e funções de RF são verificados novamente; nenhum dano aos componentes ou desvio de desempenho é aceitável.

• Umidade e corrosão

– Calor úmido: 40 °C / 93% UR por 48 horas (estado estacionário); para serviços severos, pode-se aplicar calor úmido cíclico (por exemplo, de -10 °C a +55 °C, 95% UR).
– Teste de névoa salina: 5% de NaCl a 35 °C durante 48 horas (uso industrial geral); modelos para aplicações marítimas e de combate a incêndio geralmente requerem 96 horas ou mais. Não são permitidas degradação do isolamento, corrosão por pite ou corrosão estrutural.

• Proteção contra entrada

IP67 no mínimo para modelos industriais — totalmente à prova de poeira e protegido contra imersão temporária em água (1 m por 30 min). Modelos marítimos/de combate a incêndio podem exigir IPX8 com profundidade e duração especificadas (por exemplo, 2 m por 2 horas).

• Ambientes Especiais

Testes de baixa pressão, radiação solar e crescimento de mofo são realizados de acordo com as normas nacionais e internacionais pertinentes, quando os cenários operacionais assim o exigem.

4. Testes de confiabilidade mecânica

• Queda Livre e Cambalhota

– Queda livre de 1,5 m sobre concreto, seis faces, para todos os modelos.
– Teste de queda: 200 ciclos em um tambor rotativo de 1 m, conforme a norma IEC 60068-2-31, simulando quedas repetidas durante o uso em campo. Não são aceitáveis rachaduras, peças soltas ou falhas nas juntas de solda.

• Vibração e choque

– Vibração: 10–500 Hz sinusoidal ou aleatória, 2 horas por eixo (três eixos).
– Choque: pulso semissenoidal, 30 g / 6 ms para uso comercial, 75 g / 6 ms para uso industrial.
– A inspeção por raios X com amostragem das juntas de solda BGA e das conexões internas detecta deslocamentos ou microfissuras.

• Durabilidade e vida útil

– Interruptor PTT e controles rotativos: >100.000 ciclos sob carga elétrica; a resistência de contato é monitorada para detectar desvios excessivos.
– Conectores de bateria/antena/áudio: >1.000 ciclos de inserção/remoção com verificações de resistência de contato.
– Tela sensível ao toque: >1 milhão de toques/deslizamentos com verificação de função.

• Resistência estrutural

– Testes de resistência ao esmagamento e ao capotamento.
– A caixa possui classificação de retardância à chama UL94 V‑0 para evitar a propagação do fogo.

5. Conformidade Funcional, Inspeção Final e Validação Avançada

• Teste de função completa

Cada unidade é verificada quanto à resposta PTT, operação do silenciador, troca de canal, criptografia/descriptografia, posicionamento GPS/BeiDou, conectividade Bluetooth, funções de alarme e detecção de acessórios.

• Verificação regulatória

Os parâmetros de RF e as designações dos modelos são comparados com os certificados de homologação (SRRC ou CCC para vendas no mercado interno; FCC Parte 90/95, CE RED ou IC para exportações). Para modelos à prova de explosão, as marcações de segurança intrínseca, o grupo de gás, a classe de temperatura e os parâmetros de segurança elétrica são totalmente verificados em relação à documentação certificada.

• Amostragem e embalagem em lotes

A amostragem periódica para testes de tipo, conforme as normas nacionais, inclui vibração, queda e estresse climático em unidades embaladas (por exemplo, simulações de transporte ISTA), garantindo a integridade da embalagem em condições logísticas.

• Testes avançados opcionais

Para aplicações de alta confiabilidade (segurança pública, militar), os Testes de Vida Altamente Acelerados (HALT) são frequentemente aplicados durante a validação do projeto para revelar rapidamente as margens de segurança. Além disso, métricas aprimoradas do receptor, como rejeição de canal adjacente, faixa dinâmica e ruído e zumbido de FM (para sinal analógico), podem ser avaliadas para caracterizar completamente o desempenho em ambientes eletromagnéticos densos.

Cada etapa deste programa de testes reforça a promessa de comunicação ininterrupta em momentos críticos, transformando um pequeno dispositivo em uma ferramenta essencial e confiável para resposta a emergências, operações industriais e missões ao ar livre.

Os padrões de teste reais serão implementados de acordo com os requisitos do Laboratório HYDX e do cliente.
